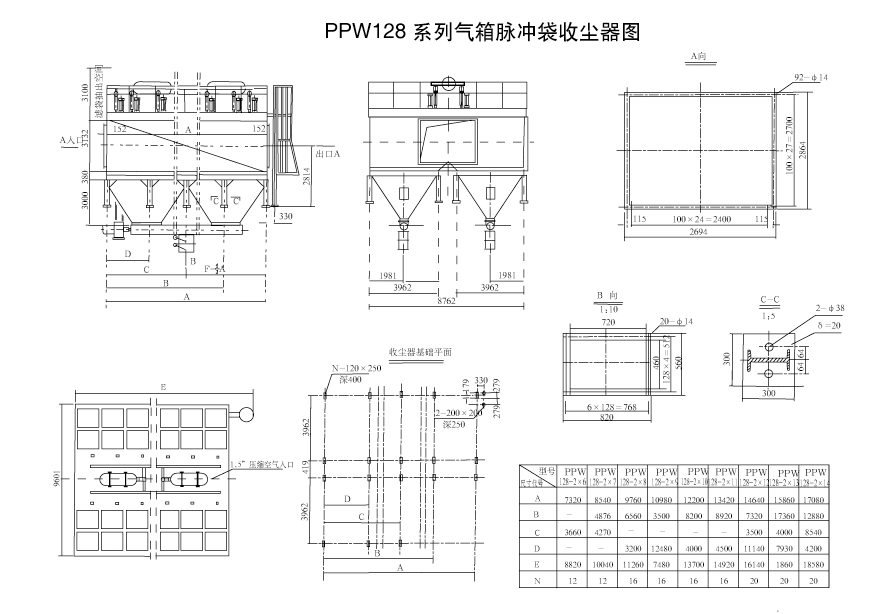

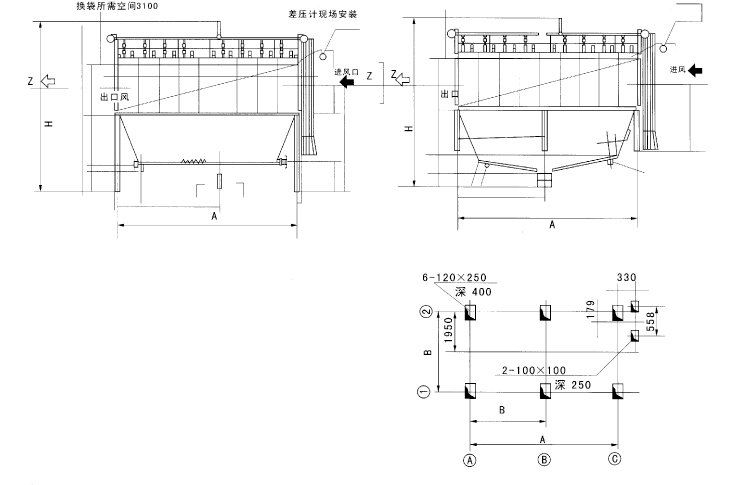

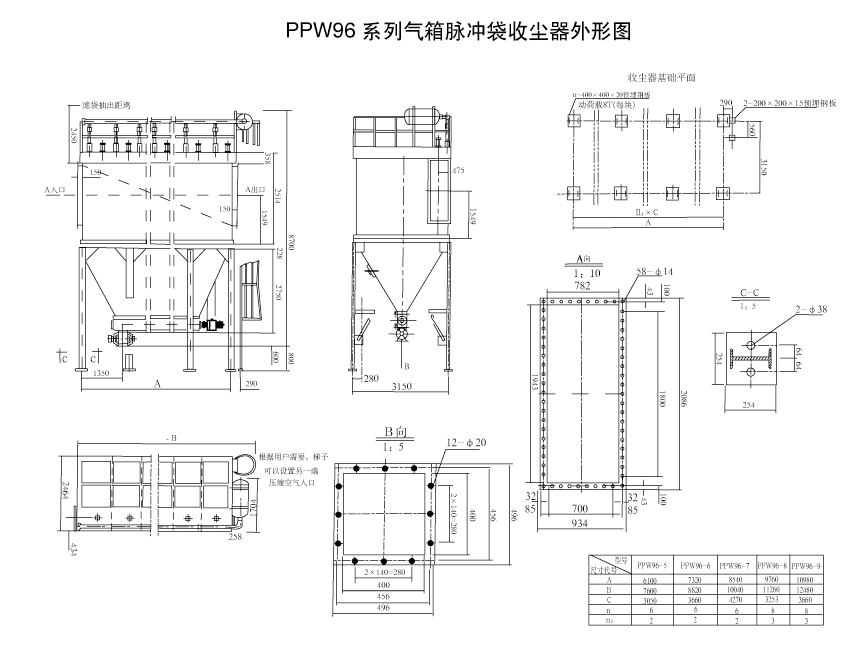

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器的结构：

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器由箱体、袋室、灰斗、进出风口四大部分组成，并配有支柱、走梯、栏杆、压气管路系统、清灰控制机构等。

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器的主要设计特点是在滤袋上口不设文氏管，也没有喷吹管，而是用脉冲阀直接往净气室喷吹压缩空气进而对滤袋清灰。这样既降低喷吹工作阻力，又便于逐室进行检测、换袋。

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰相过滤同时进行的缺点。因而扩大了袋子收尘器的应用范围，由于这种类型的收尘器的结构有其特点，所以提率，延长了滤袋的使用寿命。

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器可作为破碎机、烘干机、煤磨、生料磨、篦冷机、水泥磨、包装机及各库顶收尘设备，也可作为其它行业除尘设备。

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统、如用于煤磨收尘、要增设防燃防爆措施，收尘器结构也相应的改变，还适合含尘浓度特高的气体的收尘，如带O-Sep洗粉机的粉磨系统，气体含尘浓度高达1000G/M3以上，采用本系列收尘器收尘，可不设置旋风收尘器作一级收尘。

FMQD(PPC,PPW)型气箱式脉冲袋式除尘器除用于水泥工业外也适用冶金、化工、机械和民用锅炉等废气的收尘，本系列收尘器滤袋的材质一般采用涤纶针刺毡，允许使用温度小于120℃。 如滤袋采用芳纶针刺毡，其允许使用温度可达210℃。但这种材质的滤料价格昂贵。如处理的废气温度高于上述滤料的允许温度，废气进入收尘器之前应采取降温措施。

FMQD（PPC、PPW）-III型气箱式脉冲袋式除尘器工作原理：

当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流后折而向上通过内部装有金属岁月架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出FMQD32型收尘器的进风口设在灰斗上，气流进入灰斗后首先碰上进风管端部的挡板，其作用与上述原理相同。壳体用隔板分成若干个独立的收尘室，按照给定的时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，以滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。
