一、工作原理
污水经絮凝反应后进入混合区，与溶气水混合接触。絮体与溶气水中的小气泡相互粘合，然后进入气浮区，并随小气泡一同浮到水面，形成浮渣。下层的清水经集水器流至清水池后，一部分回流作溶气水，剩余清水通过溢流口流出。气浮池上面的浮渣由刮板刮至污泥池并排出。
二、用途特点

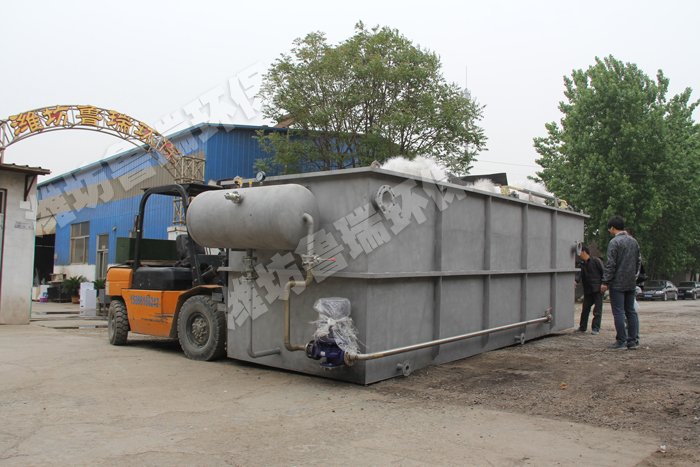

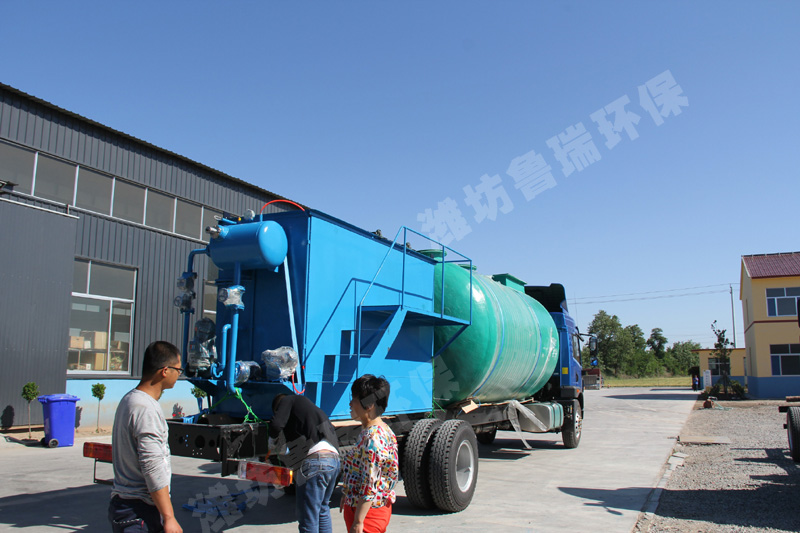

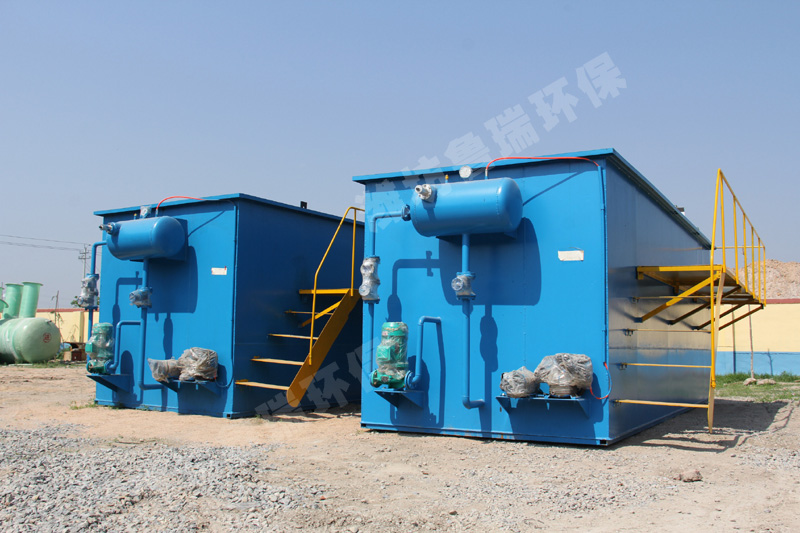

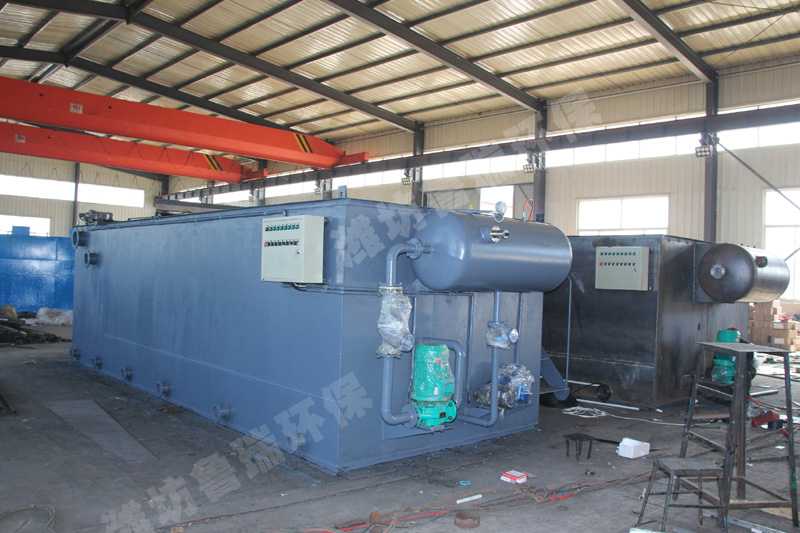

气浮机处理能力大、效率高、占地少，而且结构简单操作维修方便，尤其适合去除水中难以沉淀的轻浮絮体，因此，近年来，气浮机在给排水及污水处理中得到了越来越广泛的应用。
三、规格型号
气浮机的处理能力可为2～300m3/h，也可以按用户要求进行设计。
四、主要技术参数
气浮设备处理能力可分为：3、 5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等规格，也可按用户要求设计。
| 型号 | 处理量 | 功率表（kW） | 规格尺寸（m） | 管口表（DN）(mm) | ||||||
| (m3/h) | 溶气泵 | 加气机 | 撇渣机 | L | W | H | 进水口（a） | 出水口（a） | 排泥口（a） | |
| LRQF003 | ～3 | 1.1 | 0.55 | 0.2 | 3.6 | 2.0 | 2.1 | 80 | 80 | 100 |
| LRQF005 | ～5 | 1.1 | 0.55 | 0.2 | 3.6 | 2.2 | 2.1 | 80 | 80 | 100 |
| LRQF010 | ～10 | 1.5 | 0.55 | 0.2 | 4.6 | 2.4 | 2.4 | 100 | 100 | 100 |
| LRQF020 | ～20 | 3.0 | 0.75 | 0.2 | 5.5 | 3.0 | 2.4 | 125 | 125 | 150 |
| LRQF030 | ～30 | 5.5 | 0.75 | 0.2 | 6.8 | 3.2 | 2.4 | 150 | 150 | 150 |
| LRQF040 | ～40 | 5.5 | 0.75 | 0.2 | 7.8 | 3.4 | 2.4 | 200 | 200 | 150 |
| LRQF050 | ～50 | 7.5 | 1.50 | 0.2 | 7.8 | 3.8 | 2.6 | 200 | 200 | 150 |
| LRQF060 | ～60 | 7.5 | 1.50 | 0.2 | 8.8 | 4.0 | 2.6 | 250 | 250 | 150 |
| LRQF070 | ～70 | 11.0 | 1.50 | 0.2 | 9.5 | 4.0 | 2.6 | 250 | 250 | 150 |
| LRQF080 | ～80 | 11.0 | 2.20 | 0.2 | 10.8 | 4.0 | 2.6 | 250 | 250 | 150 |
| LRQF100 | ～100 | 15.0 | 2.20 | 0.2 | 12.0 | 4.0 | 2.6 | 300 | 300 | 200 |
| LRQF150 | ～150 | 18.5 | 3.00 | 0.2×2 | 10.8 | 6.6 | 2.6 | 250×2 | 250×2 | 200×2 |
| LRQF200 | ～200 | 22.0 | 4.00 | 0.2×2 | 12.0 | 6.6 | 2.6 | 300×2 | 300×2 | 200×2 |
五、工作原理
经加药反应后的污水进入气浮机的混合区，与释放后的溶气水混合接触，使絮体粘附在细微气泡上，然后进入气浮区，絮凝体在气浮力的作用浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣聚集到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。

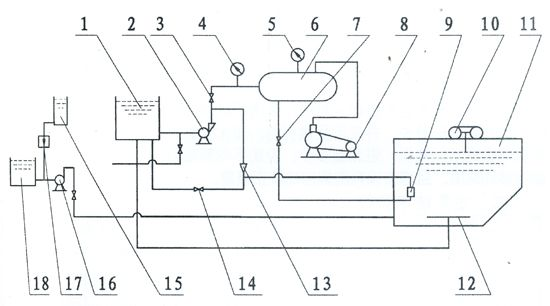

1、清水池 2、清水泵 3、控制阀 4、压力表
5、压力表 6、溶气罐 7、控制阀 8、空压机
9、释放器 10、刮沫机 11、气浮池 12、集水器
13、射流器 14、阀门 l5、投药罐 16、污水泵
17、流量计 18、污水池
